Гидроцилиндр (гидравлический цилиндр) — объёмный гидродвигатель возвратно-поступательного движения. В гидравлическом механизме происходит трансформация энергии потока рабочей жидкости в движение рабочего механизма.

Мы поставляем Телескопические гидроцилиндры. Они осуществляют подъём-опускание кузовов в самосвалах, служат для подъема и опускания кузовов промышленных транспортных средств, прицепов и полуприцепов для сельхозтехники, другой спецтехники.

Применимы для широкого круга прицепов и полуприцепов для сельхозтехники, прицепов-самосвалов и другой спецтехники

Свое название они получили благодаря конструктивному сходству с телескопом или подзорной трубой.
Телескопические гидроцилиндры применяются в том случае, если при небольших размерах самого гидроцилиндра в исходном, т.е. сложенном, состоянии, необходимо обеспечить большой ход штока. Конструктивно представляют собой несколько цилиндров, вставленных друг в друга таким образом, что корпус одного цилиндра является штоком другого. Такие гидроцилиндры имеют исполнение как для одностороннего, так и для двустороннего действия. Общий ход штоков гидравлического цилиндра превышает длину его корпуса.

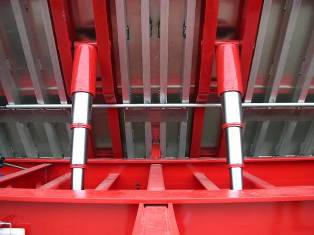

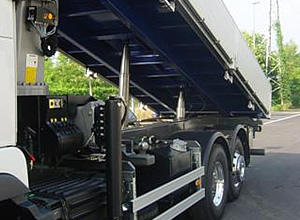

Как это выглядит на изделии	Как это работает

Мы предлагаем широкий ассортимент телескопических гидроцилиндров устанавливаемого под днищем платформы (т.н. подкузовного типа) для комплектации транспортных средств специального назначения. Имеются варианты подкузовных гидроцилиндров для тягачей и полуприцепов с задним, боковым или трехсторонним опрокидыванием. Имеются варианты исполнения с шарниром и цапфой.

Основные параметры телескопических гидроцилиндров: номинальное давление, диаметр цилиндра, диаметр и ход выдвижных штоков (еще их называют секциями или ступенями). Вариантов исполнения телескопических гидравлических цилиндров много.

Технология изготовления гидроцилиндров

Материал

Телескопические цилиндры изготавливаются из бесшовной катаной трубы большой толщины:
ST. 52.0 DIN –1629 R=500-650 N/мм² Rs=355 N/мм² MW 450 20 MnV 6 R=550-720 N/мм² Rs=420 N/mm²
Опорные и шаровые элементы соединений выполнены из штампованной стали:
Fe 510 R=450-630 N/мм²

Штоки
Применяется азотирование в натриевом растворе, известное как "TENIFER TF1 Degussa process". Это позволяет штокам не иметь вкладышей или направляющих колец, поскольку их поверхность скольжения отлично противостоит износу и заеданиям - как следствие того, что твердость поверхности составляет HV-5/12=500-550.
Главное преимущество этих штоков состоит в том, что из-за особенностей, описанных выше, у них нет посадочных мест под кольца или уплотнения, что дает им механическую прочность в экстремальных условиях, которая намного превышает стандарты изделий, имеющихся на рынке. У штоков нет никаких проблем, связанных с задирами рабочей поверхности.
Это также позволяет увеличивать рабочую длину и обеспечивает цилиндру максимальное давление на конце штока.

Поверхности
Наружные поверхности штоков подвергнуты первичной шлифовке, а затем хонингованию, что обеспечивает шероховатость поверхности 0.10 - 0.25 мкм.
На этом этапе производства каждое изделие проходит контроль на профилометре.

Уплотнения
Уплотнения специальной формы разработаны самим изготовителем гидроцилиндров
Материал : полиуретан
Максимальное давление: 400 кг/см² (395 бар)
Диапазон температур: от -40 до +110 C.
Максимальная скорость поршня: 0.5 м/с
Масло : Гидравлическая жидкость и смазки на минеральной основе.

Испытания
Все цилиндры проходят выходные рабочие испытания при гидравлическом давлении 240 кг/см2 (235 бар).
Цилиндры с диаметром 240 испытываются при 205 кг/см2 (200 бар).

Технические условия
Вся продукция соответствует международным нормам CNR-UNI 10011, что предусматривает коэффициент надёжности Ks= 1,5.

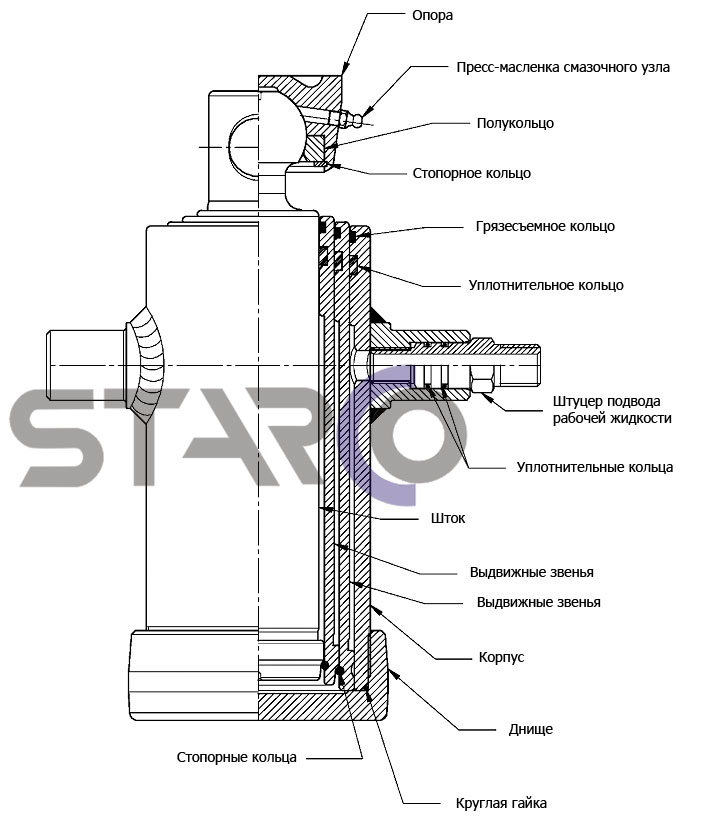

Конструкция цилиндра (нажмите для просмотра)

Важным условием является не просто качество самого гидроцилиндра, но и его правильное применение на готовом изделии. Сначала посмотрите раздел готовой продукции. Возможно, что там уже есть подходящее изделие.

Не торопитесь - если вы не знаете некоторых параметров, или затрудняетесь в деталях, пожалуйста, обращайтесь к специалистам отдела продаж. Они рассмотрят заявку вместе с инженерами STARCO, и мы сможем сделать технически грамотное предложение.

Как мы гарантируем качество поставляемых телескопических гидроцилиндров

• Все поставляемые гидроцилиндры изготовлены ведущими европейскими предприятиями. • Цилиндры изготавливаются из высококачественной стали. • Все 100% гидроцилиндров проходят выпускные испытания. • Проводятся выборочные проверки производимых гидроцилиндров. • Производитель имеет сертификат ISO 9001:2000. • Мы даем гарантию на поставляемую продукцию Товар полностью соответствует конструкторской документации.
